Transformador Tipo Estación

Transformadores diseñados para aplicaciones industriales, pueden trabajar tanto en exterior como en interior. Hecho a medida, o con diseño convencional, con gargantas o sin gargantas.

Solicitar Cotización

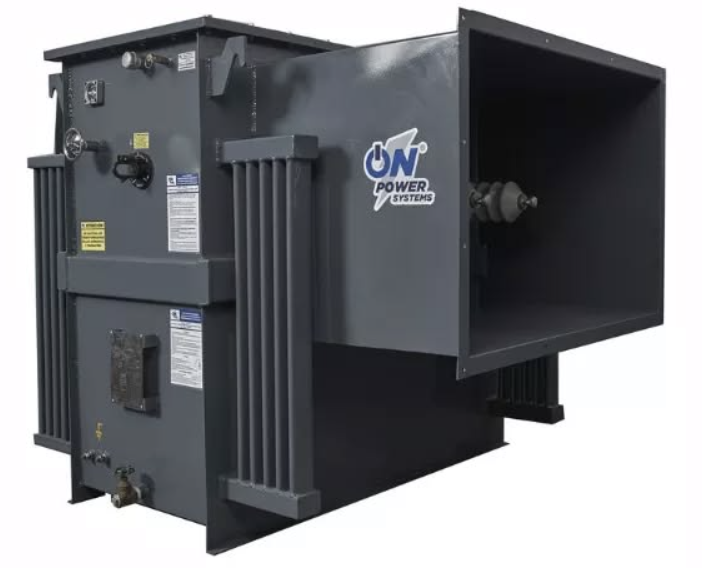

Transformador Tipo Estación ON POWER SYSTEMS

Descripción General

Los transformadores tipo estación de ON POWER SYSTEMS son unidades diseñadas para aplicaciones industriales, pudiendo trabajar tanto en exterior como en interior. Disponibles en versión hecha a medida o con diseño convencional, con gargantas o sin gargantas, se adaptan perfectamente a las necesidades específicas de cada proyecto industrial.

Aplicaciones Principales

Plantas industriales
Centrales eléctricas
Subestaciones de distribución
Centros de procesamiento de datos
Instalaciones mineras
Grandes centros comerciales

Ventajas

Provee una operación segura en la interconexión con otros equipos y tableros
Ofrece una alta resistencia en ambientes bajo condiciones extremas
Alta capacidad de potencia (hasta 5000 KVA)
Opciones de enfriamiento múltiples
Diseño adaptable a necesidades específicas

Accesorios Disponibles

Válvula combinada de drenaje y muestreo
Válvula de alivio de presión manual
Cambiador de derivaciones con manija de operación externa
Indicador de temperatura de líquido aislante
Indicador de nivel de líquido aislante
Base deslizable
Orejas de gancho para izaje del conjunto
Radiadores tipo oblea soldados al tanque

Ver especificaciones técnicas

Especificaciones Técnicas

CAPACIDAD	Hasta 5000 KVA
ALTA TENSIÓN	Devanados de aluminio cobre hasta 34,500 conectando en Delta Estrellas hasta 200 KV NBAI Cambiador de derivaciones 22.5%. Operación radial. Frente vivo. Boquillas de porcelana.
BAJA TENSIÓN	Devanados de aluminio o cobre. Hasta 1,200 V conectados en Delta o Estrella hasta 60kV. Boquillas de porcelana con clema 13 mm.
FRECUENCIA	60 HZ
NÚCLEO	Enrollado 5 piernas
ELEVACIÓN DE TEMPERATURA	65 °C
TIPO DE ENFRIAMIENTO	KNAN/KNAF, ONAN/ONAF, ONAN/ONAF/ONAF
LÍQUIDO AISLANTE	Aceite mineral
IMPEDANCIA	De acuerdo con NMX-J-285-ANCE
ALTITUD	1,000 MSNM
TANQUE	Acero al carbón o acero inoxidable
PINTURA	Color gris ON
NORMA	NMX-J-284-ANCE

Versiones Disponibles

Este transformador está disponible en versiones monofásicas y trifásicas, adaptándose a diferentes necesidades de instalación y capacidad. Se pueden fabricar modelos personalizados según los requerimientos específicos del cliente.
